未来板（ESP32物联网主控板）
淘宝购买
产品详情

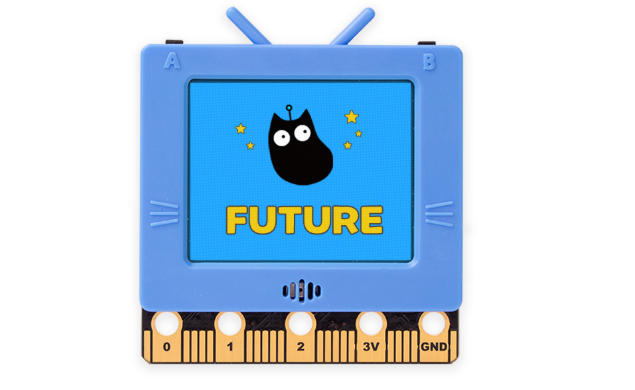

它提供了诸多实用的传感器，搭载了一块尺寸为160x128的全彩TFT屏幕，基于ESP32的教育硬件，其自带的wifi与蓝牙功能尤其适用于学习及体验当前主流的IoT和AI相关知识。
特色
- 提供适合未来板使用的图形化编程软件(基于Scratch3.0操作习惯的Kittenblock)以及纯Python代码编程平台(可进行Python3与MicroPython编程的KittenCode)；
- 自带全彩显示屏，各种状态和传感器信息可即时打印到屏幕，实现所见即所得；
- 支持普通话、粤语、英文的语音识别，轻松完成智能化运用；
- 板载Speaker和RGB全彩灯，强调视听反馈，为作品添色；
- 专门设计的FutureOS GUI (图形交互界面) ，配合板载SD卡座，一方面可插SD卡扩展存储空间，重要的是可实现预存多程序并自由选择执行程序；
- 采用特殊半包壳结构设计，正面为精美的塑料壳(ABS)包裹，以稳固屏幕及增加美观度；在背面则有意露出，一方面便于教育者或个人直接针对传感器及电路进行教学和理解，另一方面则是最大程度减小板子体积。头顶两根天线结构的设计则是以富有未来感的天线为参照而得；
- 延续了Micro:bit底部金手指的风格，考虑到大部分老师教学中都曾使用过Micro:bit及拥有对应扩展板，未来板支持与这些扩展板结合使用，降低了教学成本；
- 使用未来板轻松开展物联网教学与项目制作，我们提供便捷好用的MQTT服务器；
- 未来板可实现板对板通讯及广播式通讯，满足遥控机器人和各种教学互动需求；
- 集成3.7V锂电池接口和电池充电电路，让你的创意摆脱数据线；
- 留有挂绳口，便于携带与收纳；
- 支持无线下载程序(WS REPL)，平板端也能学编程；
适用场合
- 承接Microbit之后的教学；
- 图形化编程转向Python教学；
- 小程序教学（全新方向）
- 连续开设1年以上的课程，性价比更高，课教学的内容更多；
参数详情
| 主控 | EPS32-WROVER-B |
|---|---|
| 主频 | 240MHz |
| Flash ROM | 4M |
| RAM | 8M |
| 供电方式 | TypeC USB / 3.7V锂电池（可充电） |
| 最大工作电压 | 3.6V |
| 最大工作电流 | 1A |
| 尺寸 | 51.6 x 51.6 x 11 mm |
| 重量 | 22.6 g |
| 板载资源 | ST7735 -1.77英寸 - 160*128 TFT彩屏 |
| 3 颗全彩ws2812灯珠 | |
| 光敏传感器 | |
| 温度传感器 | |
| 2颗按键 | |
| 无源蜂鸣器 | |
| SD卡槽 | |
| 加速度计 | |
| 19个金手指I/O | |
| 磁力计 | |
| 2.4~2.5 GHz WIFI & 蓝牙 | |
| 麦克风（语音识别） | |
| 编程平台 | Kittenblock(基于Scratch3.0) KittenCode(基于Python3与MicroPython) |

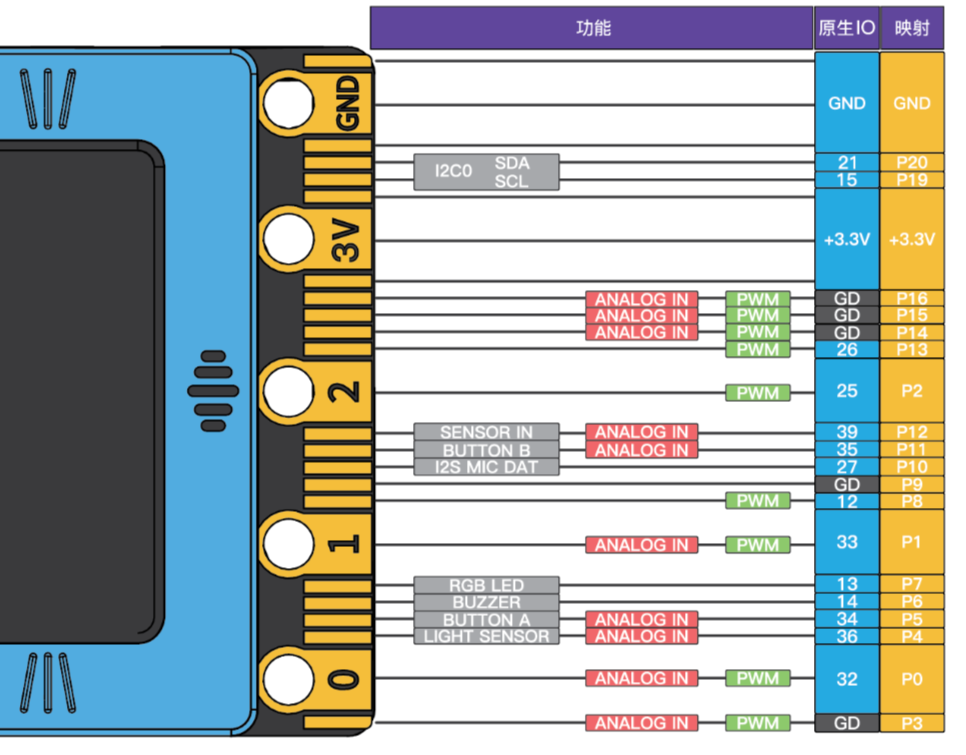

引脚介绍
原生IO的含义
ESP32的原始引脚号，这里我们为了方便用户使用，做了一个映射，一般是建议按照我们映射的使用，高级开发的时候，有一些情况需要用到原生引脚号。
板载资源复用
| 板载器件 | 使用引脚 |
|---|---|
| RGB灯 | P7 |
| 按键 | 按键A-P5 / 按键B-P11 |
| 麦克风 | P10 |
| 光线传感器 | P4 |
| SD卡片选脚 | P8 |
s
与板载器件复用的引脚不建议再外接传感器，会造成一些不可预知的影响。
上手须知

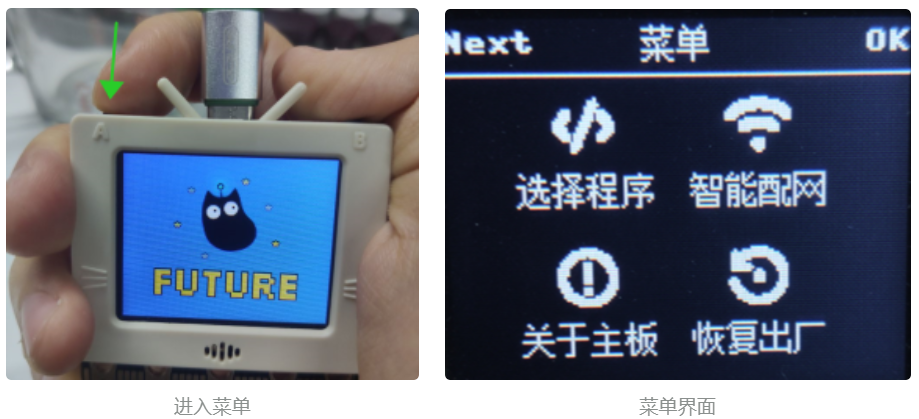

进入菜单
- 未来板开机画面时，按一下顶部的按键A即可进入菜单；
- 通过按键A移动选项，按键B确定选项；
信息
- 选择程序：在未来板中传入多个.py格式的程序文件可选择运行，无须多次烧录程序；
- 智能配网：实现Airkiss无线配网，让未来板能够在Kittenblock或KittenCode中无线连接；
- 关于主板：展示未来板固件版本以及GD串口芯片版本；
- 恢复出厂：重置未来板，清空已有程序和文件（无法重置SD卡内容）；
关于电池
电池型号
电池电压3.7v，推荐使用kittenbot官方电池包
https://www.yuque.com/kittenbot/hardwares/as4gb2

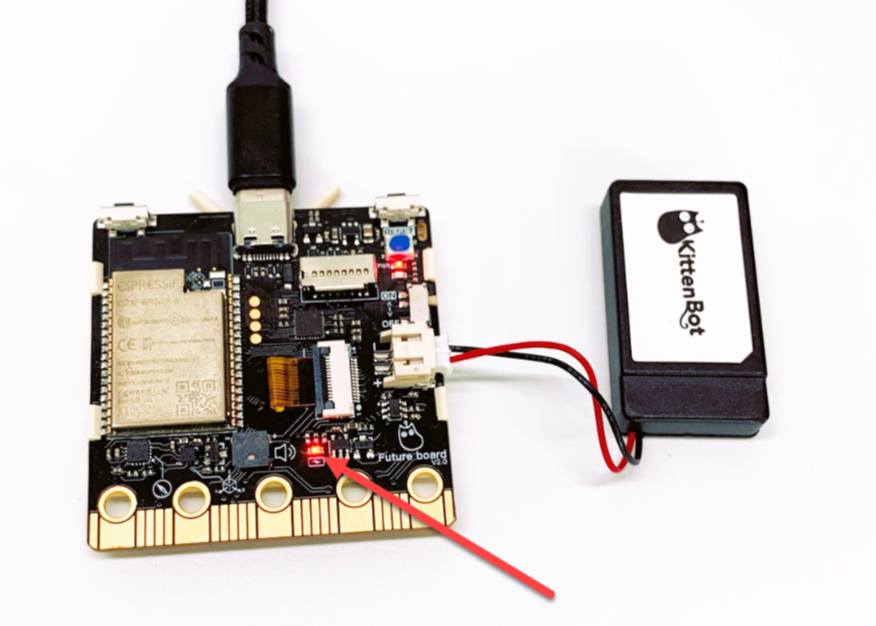

电池充电
插入未来板背后接口，未来版连接数据线就可以给电池充电了，下图标记处指示灯亮起标志正在充电。

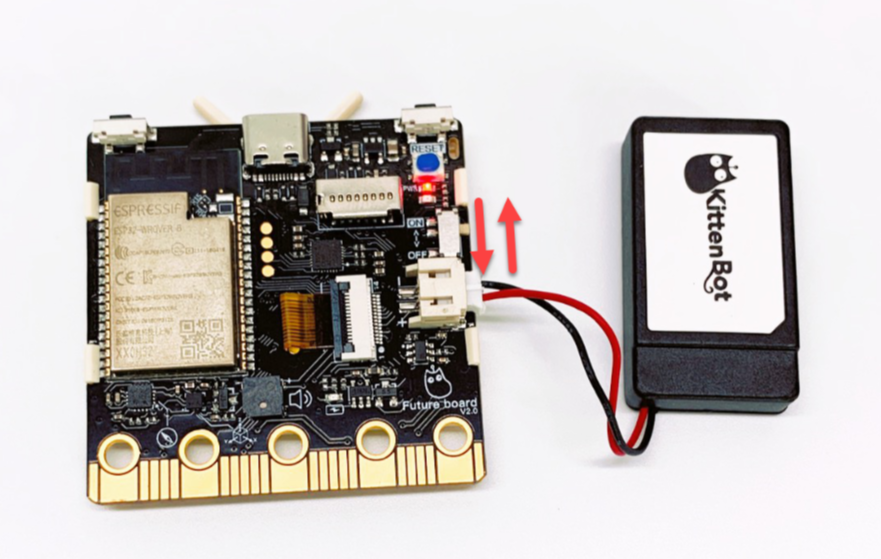

电池供电
直接插入电源接口即可使用，如果此时未来板上未有任何指示灯亮起，那么则需要激活一下，手动打开再关闭一下未来板上的开关即可。
教程导航
未来板可应用于Kittenblock图形化和KittenCode python代码编程
Kittenblock图形化编程
| 图形化编程基础教程 | 图形化项目 |
|---|---|
| 00-快速开始 | 智能家居点灯 |
| 01-板载传感器 | 盆栽助手 |
| 02-蜂鸣器 | 宠物远程喂食器 |
| 03-屏幕显示 | 简易双足机器人 |
| 04-海龟作图 | 简易空气质量检测 |
| 05-引脚使用 | 无线遥控手柄 |
| 06-彩灯控制 | 升旗装置 |
| 07-WIFI无线 | |
| 08-语音识别 | |
| 09-Robotbit扩展板 | |
| 10-多程序 |
MicroPython编程
- API
- 应用项目
基于高德的天气助手
未来板无痛远程大型“点灯”现场
手机远程喂猫机
B站粉丝显示器
未来板太空人手表
