组装教程

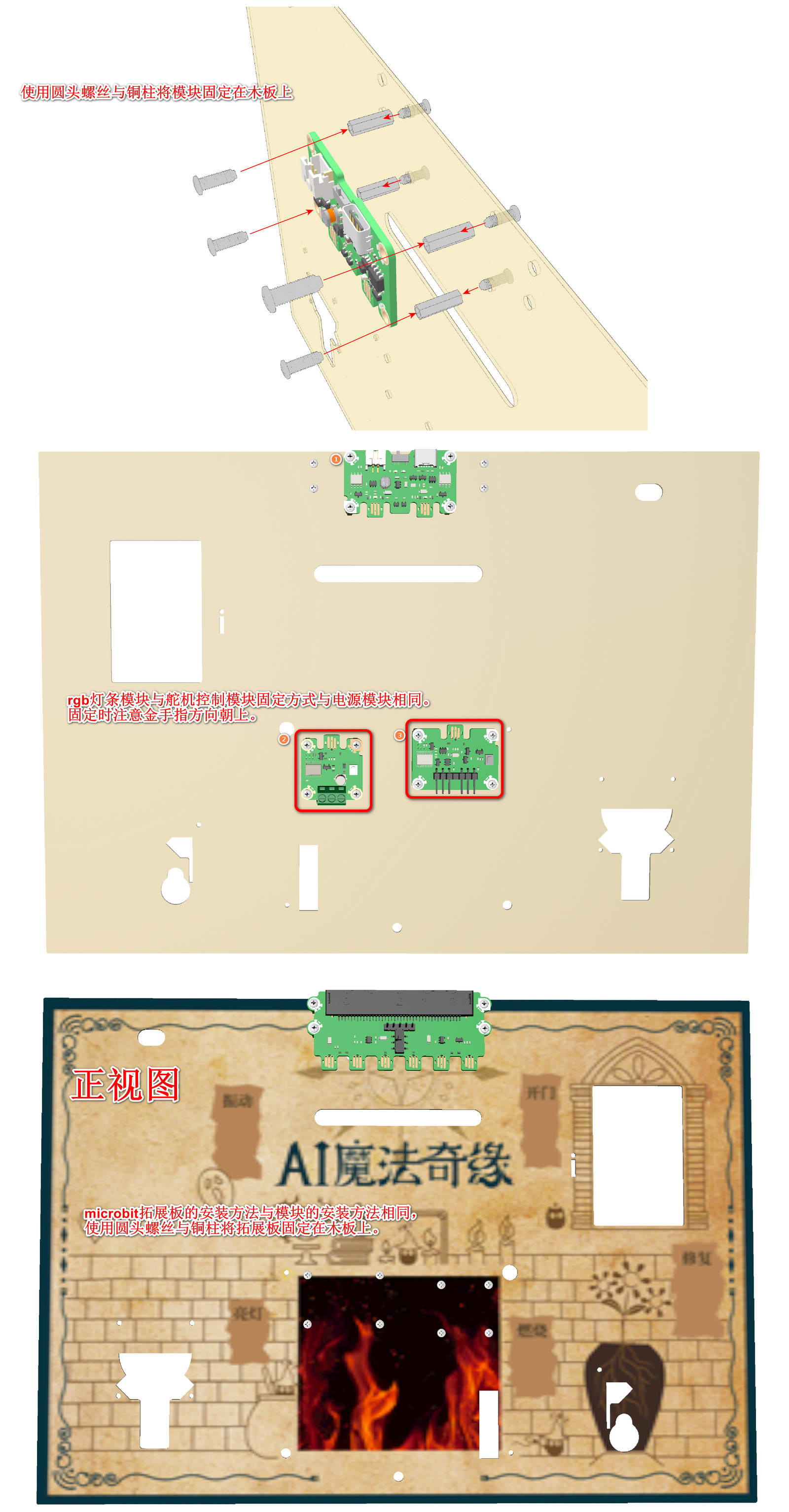

底板安装

将撕下的贴纸粘贴在木板上。

• 电源管理模块 *1
• RGB 灯串 模块 *1
• 舵机控制模块 *1
• microbit拓展板 *1
• 圆头螺丝*24
• 铜柱*12

将模块固定在铜柱上。

危险

注意图中模块的金手指方向不要装反。

功能模块安装

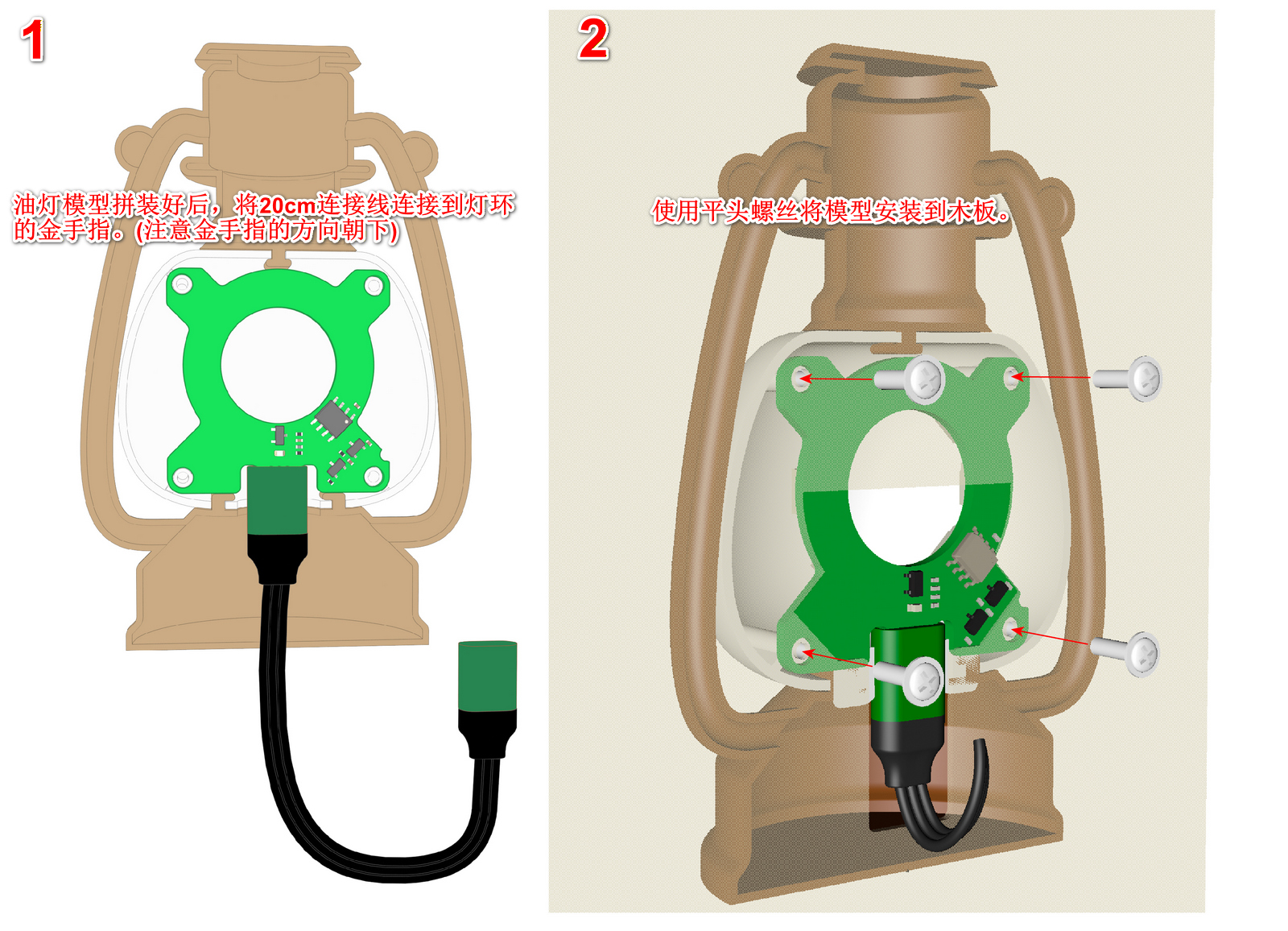

RGB 灯环模型

• RGB 灯环 * 1
• 连接线 (20CM) *1
• 油灯模型 *1
• 平头螺丝 *4

​

​

RGB灯条模块

• RGB灯条 *1
• 壁炉打印件 *1
• 圆头螺丝 *2

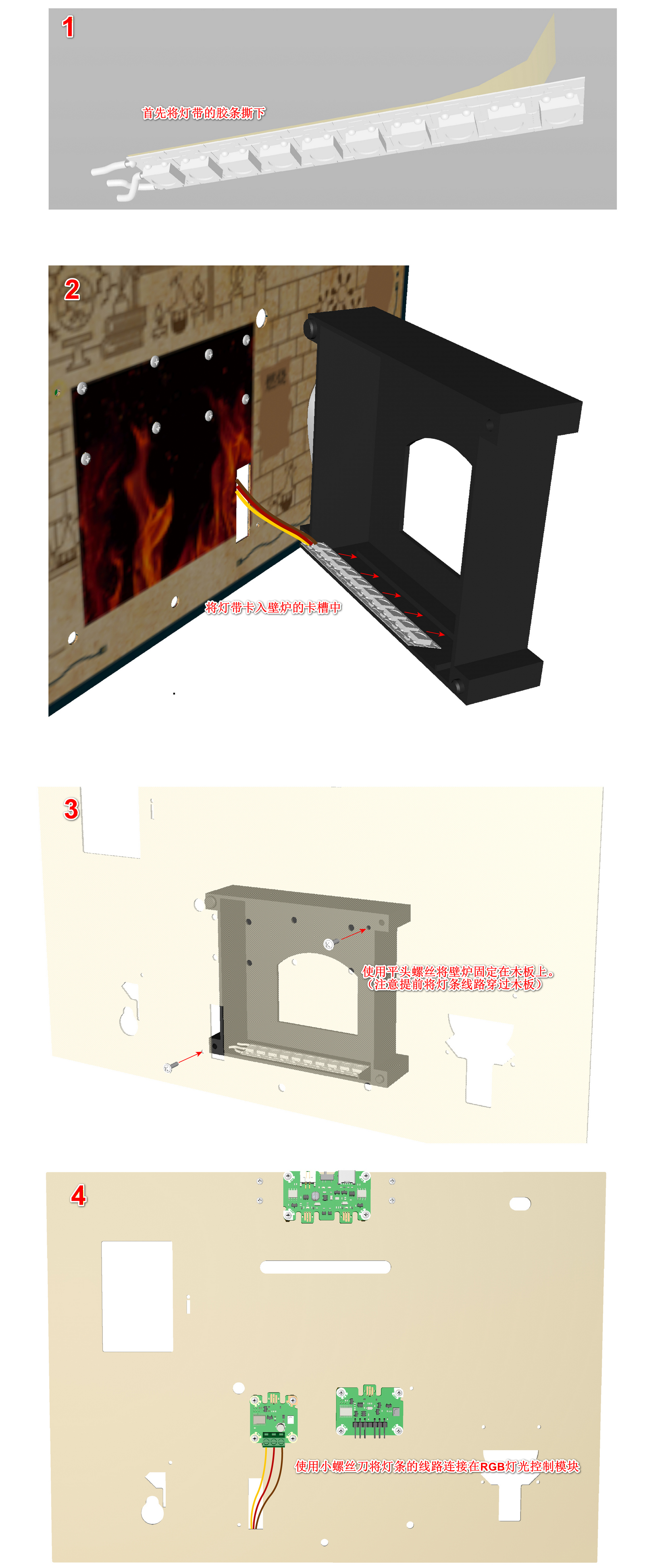

安装步骤

1. 撕下reg灯条贴纸
2. 将灯条卡在壁炉的灯条卡槽
3. 将RGB灯条接线到RGB灯条控制模块
4. 将壁炉固定到木板

备注

在贴灯条前应先将灯条插进壁炉的卡槽，提升灯条的牢固性。

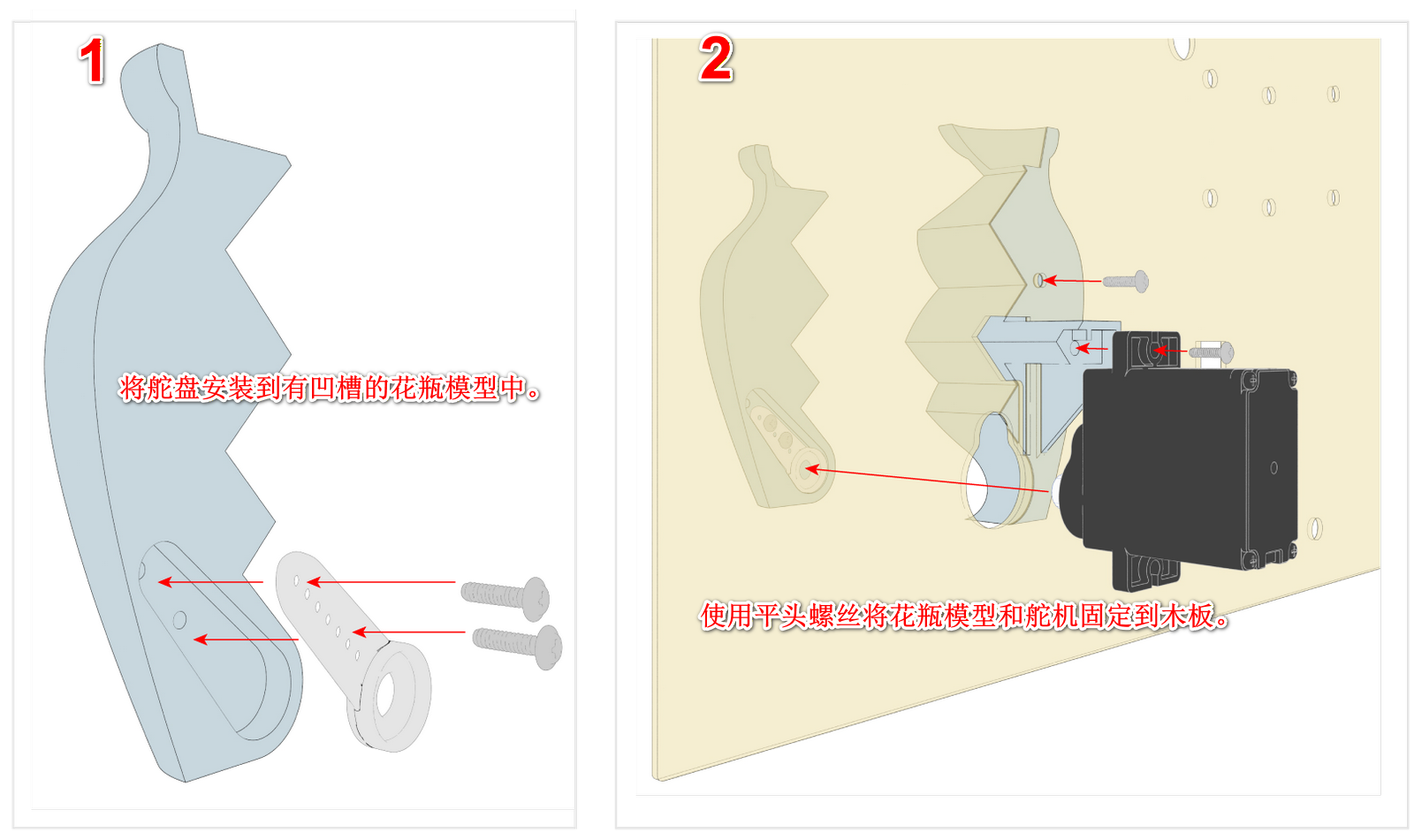

花瓶

• 平头螺丝 *2

• 花瓶模型*1

• 舵机 *1

• 舵盘 *1

• 舵机螺丝 *2



备注

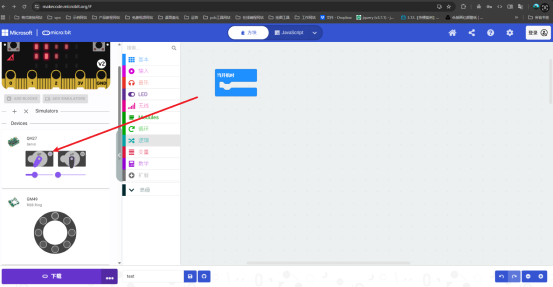

在安装舵盘上的花瓶前，应调整花瓶碎裂角度。打开makecode。下载一个添加了jacdac拓展的控程序。接着重新打开makecode即可看到我们连接的jacdac硬件。接着确定花瓶的碎裂角度。如何添加jacdac拓展请查看Jacdac模块

点击电源按钮初始化舵机角度，控制花瓶破碎与修复的角度。

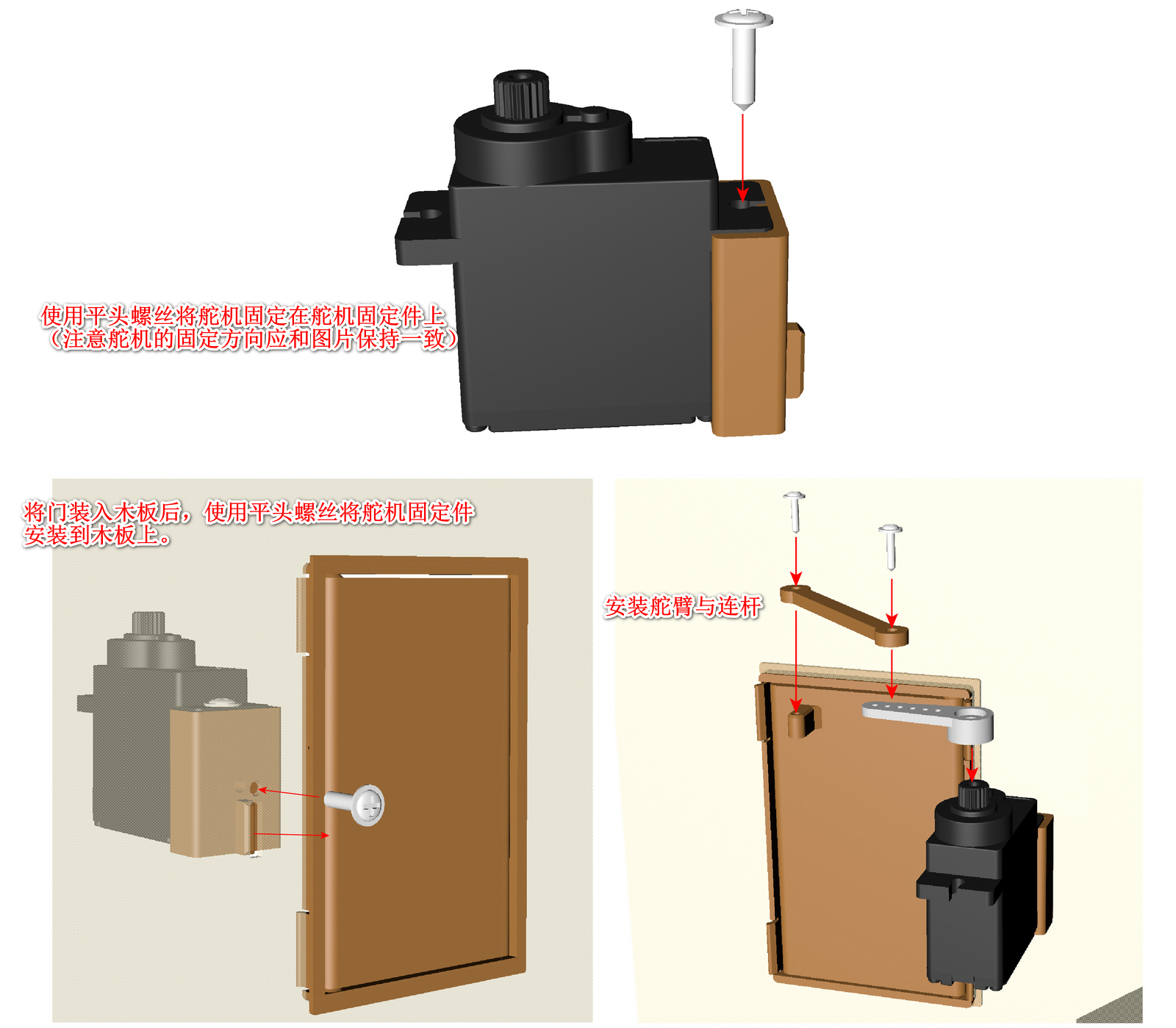

魔法门模块安装

• 舵机螺丝 *4

• 平头螺丝 *2

• 门模型 *1

• 舵机 *1

• 舵盘 *1

  备注

  魔法门舵机角度初始化步骤与花瓶模块相同。控制门打开与关闭的角度。

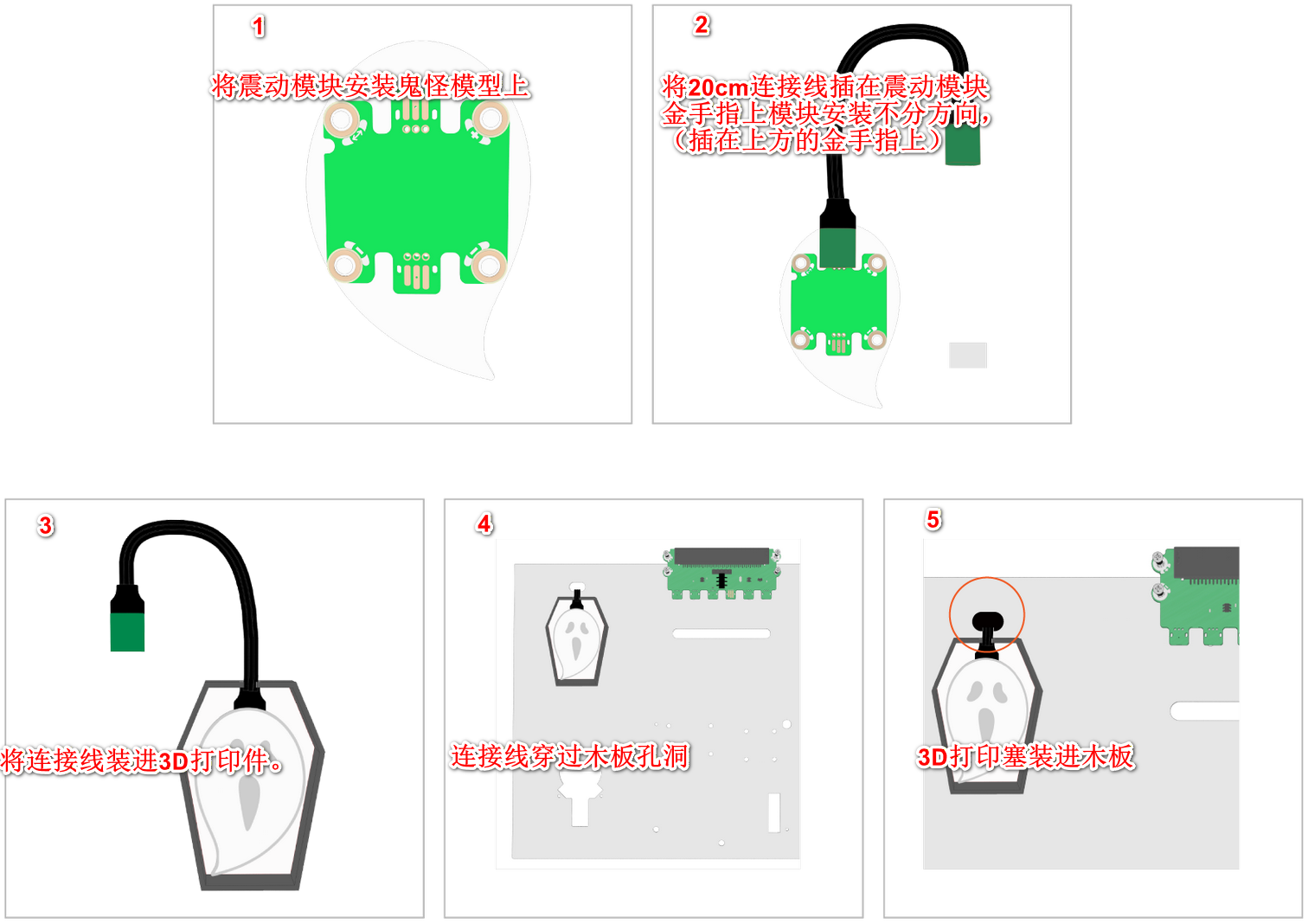

震动模块

• 鬼怪模型 *1
• 震动模块 *1
• 连接线 (20CM)
• 3D打印件

备注

jacdac所有模块接到microbit拓展板时可以连接到拓展板的任意金手指。只要连接上即可。

​

信息

幽灵不应贴在油灯上。在油灯上方保持一点距离能提升振动效果。

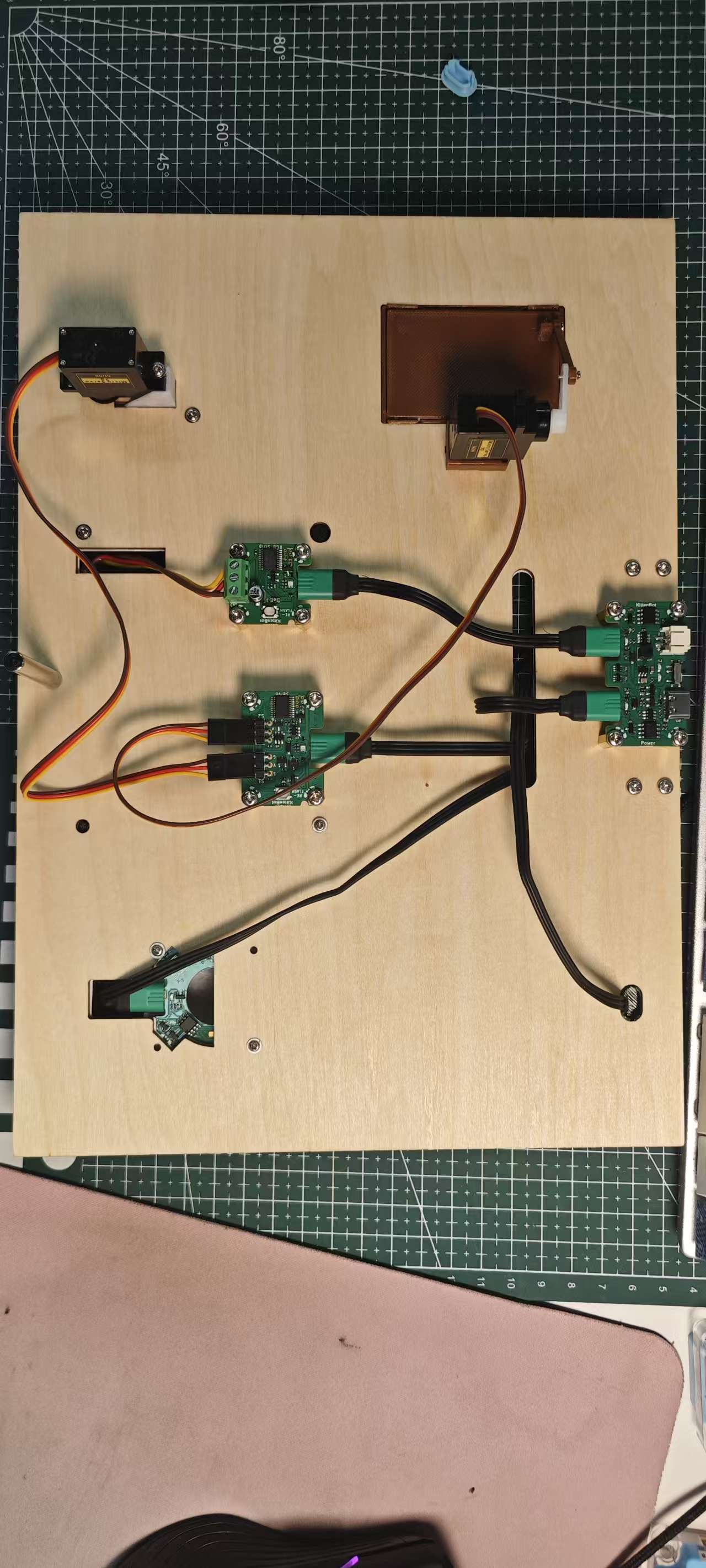

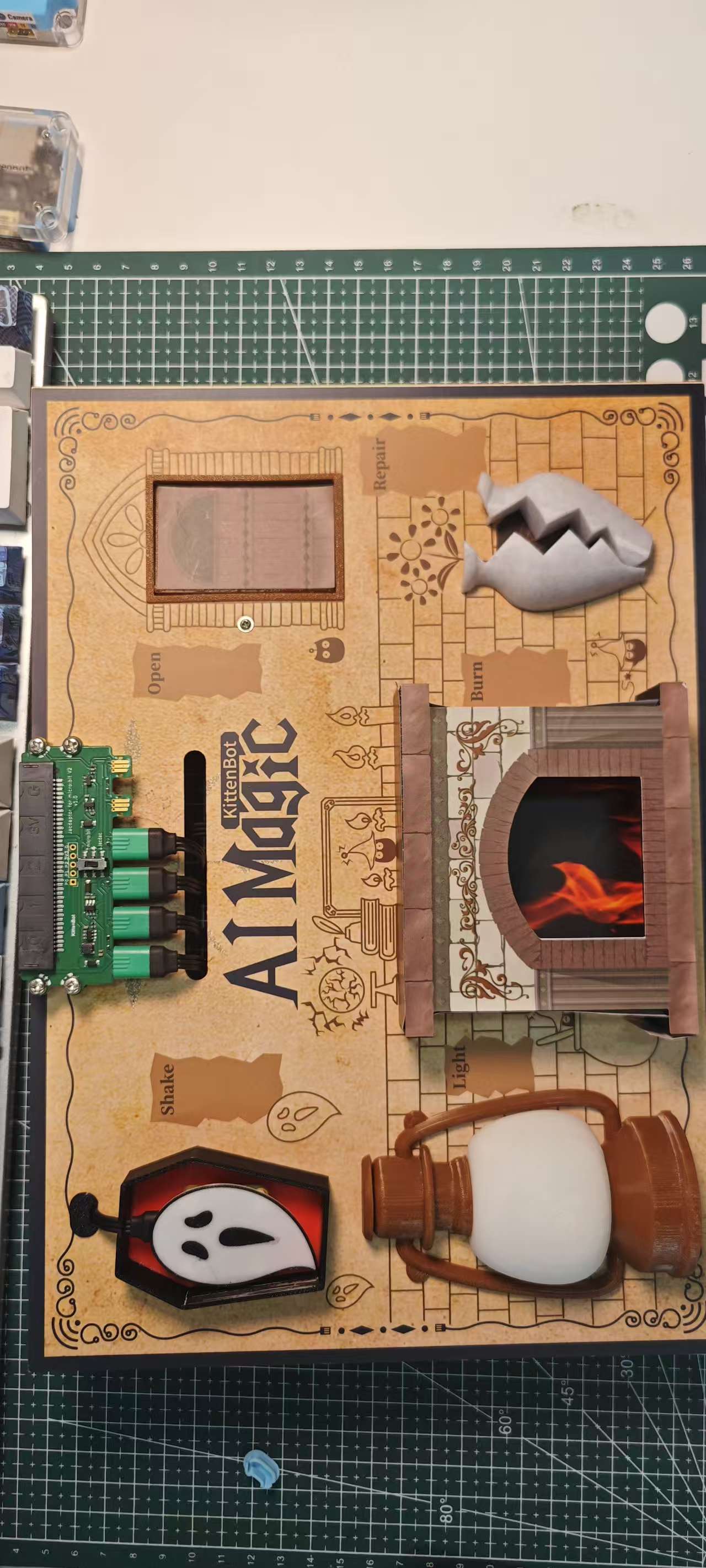

完成图 + 接线示意图

​

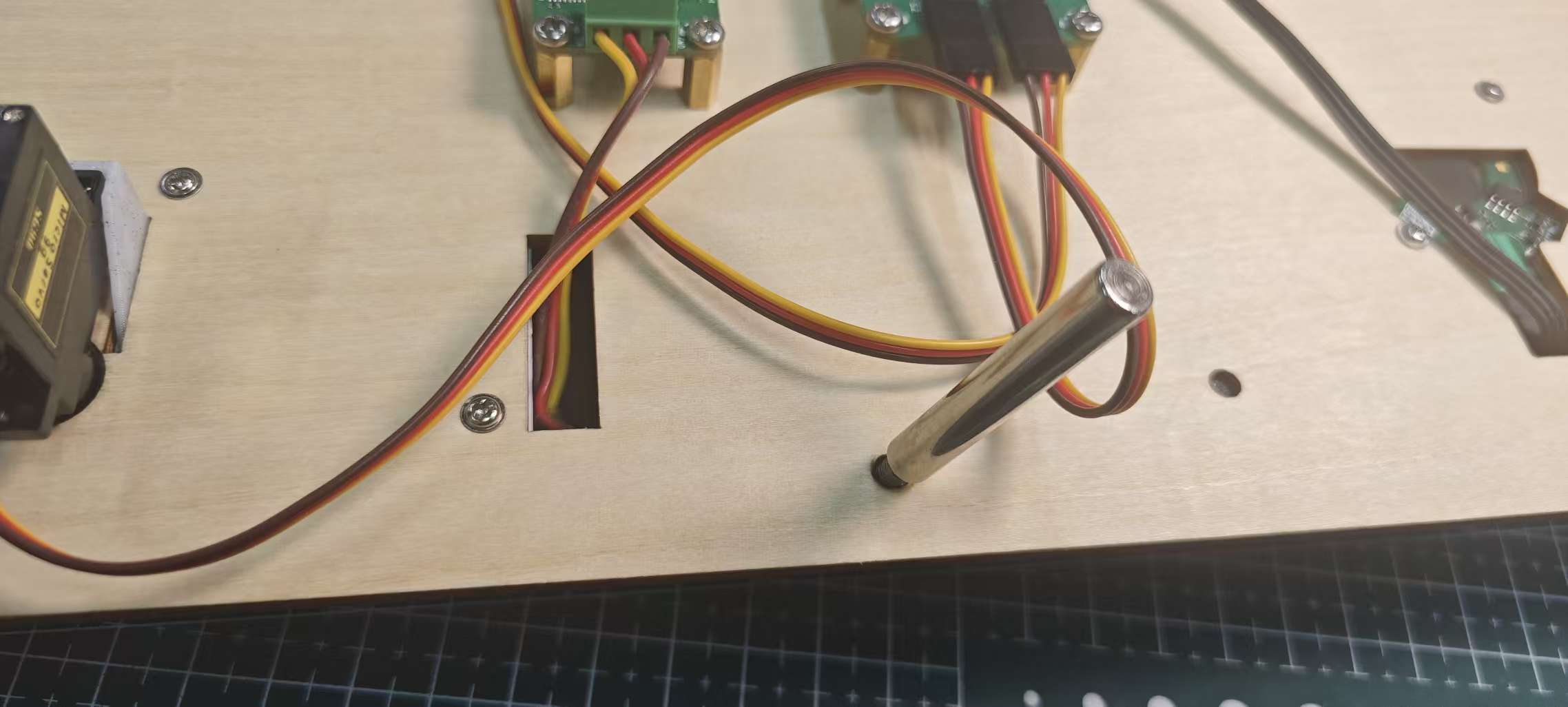

安装支撑脚

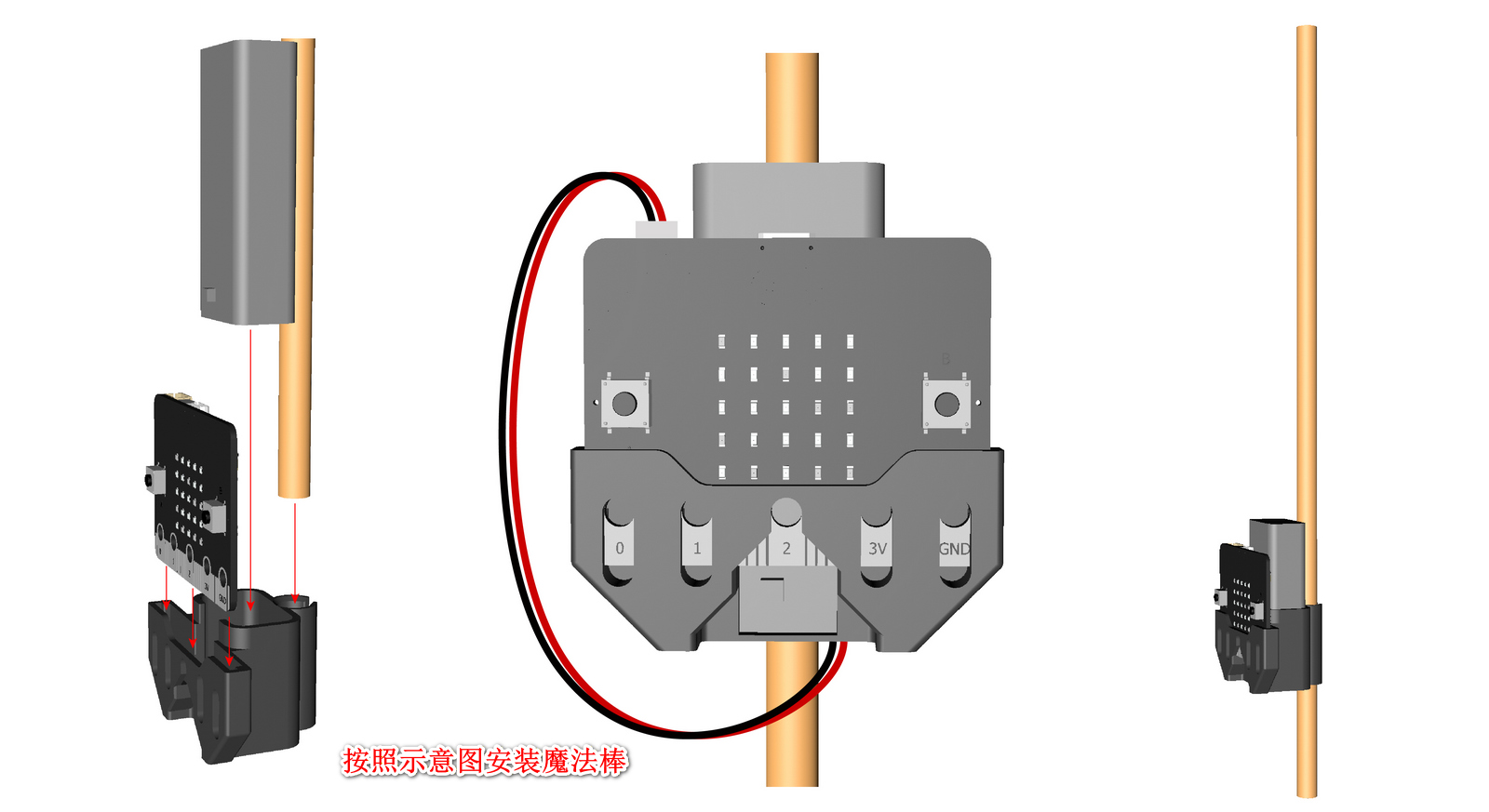

魔法棒安装
